电话:17715873888

Banner
首页 > 新闻动态 > 内容
塑料万 能王之一,ABS的自述
- 2022-11-09-

ABS是塑料材料里的万 能王之一,它之所以被广泛使用,是因为它坚硬,还可以被处理成五颜六色而有光泽。今天,我们就来好好了解ABS。


中文名:ABS塑料


英文名称:Acrylonitrile Butadiene Styrene


专业名称:丙烯腈-丁二烯-苯乙烯共聚物


ABS的自述:

“我”在化学组成上由丙烯腈A、丁二烯B和苯乙烯S三种单体共聚而成的聚合物,简称ABS。每种单体都具有不同特性,从形态上看,ABS是非结晶性材料。这就决定了“我”具有耐低温性、抗冲击性,外观特性,低蠕变性,优异的尺寸稳定性及易加工性等多种特性。且表面硬度高、耐化学性好,同时通过改变上述三种组分的比例,可改变“我”的各种性能,故“我”作为工程塑料的一员具有广泛用途。合成的ABS有中冲击型、高冲击型、超高冲击型及耐热型四类。

随着三种成分比例的调整,树脂的物理性能会有一定的变化:1,3-丁二烯为能为“我”提供低温延展性和抗冲击性,但是过多的丁二烯会降低树脂的硬度、光泽及流动性;丙烯腈为“我”提供硬度、耐热性、耐酸碱盐等化学腐蚀的性质;苯乙烯能为“我”提供硬度、加工的流动性及产品表面的光洁度。


ABS基本性质

ABS的原料为浅黄色或乳白色的粒料,有一定的韧性,密度约为1.04~1.06 g/cm3。它抗酸、碱、盐的腐蚀能力比较强,也可在一定程度上耐受有机溶剂溶解。

ABS树脂可以在-25℃~60℃的环境下表现正常,而且有很好的成型性,加工出的产品表面光洁,易于染色和电镀。因此它可以被用于家电外壳、玩具等日常用品。常见的乐高积木就是ABS制品。

ABS树脂可与多种树脂配混成共混物,如PC/ABS、ABS/PVC、PA/ABS、PBT/ABS等,产生新性能和新的应用领域,如:将ABS树脂和PMMA混合,可制造出透明ABS树脂。


ABS的性能

3030

图 乐高玩具(ABS)


01一般性能


ABS的外观为不透明呈象牙色的粒料,无毒、无味、吸水率低其制品可着成各种颜色,并具有90%的高光泽度。ABS的相对密度为1.05,ABS同其它材料的结合性好,易于表面印刷、涂层和镀层处理。ABS的氧指数为18.2,属易燃聚合物,火焰呈黄色,有黑烟,烧焦但不滴落,并发出特殊的肉桂味。


ABS是一种综合性能十分良好的树脂,在比较宽广的温度范围内具有较高的冲击强度和表面硬度,热变形温度比PA、PVC高,尺寸稳定性好,收缩率在0.4%~0.8%范围内,若经玻纤增强后可以减少到0.2%~0.4%,而且绝少出现塑后收缩。其临界表面张力为34—38mN/cm。


ABS熔体的流动性比PVC和PC好,但比PE、PA及PS差,与POM和HIPS类似。ABS的流动特性属非牛顿流体,其熔体粘度与加工温度和剪切速率都有关系,但对剪切速率更为敏感。


02力学性能


ABS有优良的力学性能,其冲击强度极好,可以在极低的温度下使用。即使ABS制品被破坏,也只能是拉伸破坏而不会是冲击破坏。ABS的耐磨性能优良,尺寸稳定性好,又具有耐油性,可用于中等载荷和转速下的轴承。ABS的蠕变性比PSF及PC大,但比PA和POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。


03热学性能


ABS属于无定形聚合物,无明显熔点;熔体粘度较高,流动性差,耐候性较差,紫外线可使变色;热变形温度为70—107℃(85左右),制品经退火处理后还可提高10℃左右。对温度,剪切速率都比较敏感;ABS在-40℃时仍能表现出一定的韧性,可在 -40℃到85℃的温度范围内长期使用。热分解温度270以上。


04电学性能


ABS的电绝缘性较好,并且几乎不受温度、湿度和频率的影响,可在大多数环境下使用。


05环境性能


ABS不受水、无机盐、碱醇类和烃类溶剂及多种酸的影响,但可溶于酮类、醛类及氯代烃,受冰乙酸、植物油等侵蚀会产生应力开裂。ABS的耐候性差,在紫外线的作用下易产生降解,置于户外半年后,冲击强度下降一半。


ABS的应用


ABS拥有如此综合性能(抗冲性、高刚性、耐油性、耐低温性、耐化学腐蚀性和电气性能以及加工的便易性、价格的低廉性),必然是这个世界不可或缺的组分,所以在电子电器、仪器仪表、汽车、建筑工业等领域无所不在。

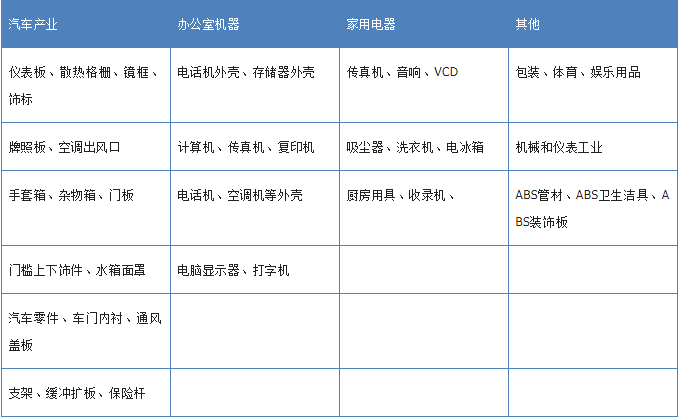

微信图片_20221109150224
